Our Solution हमारे समाधान

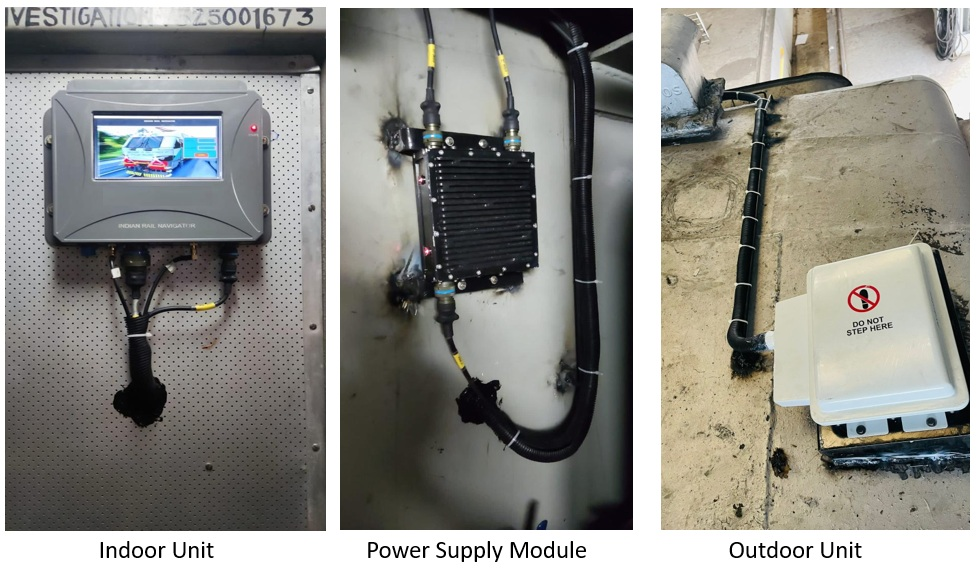

Smart Loco Device

स्मार्ट इंजन उपकरण

  • Locomotive device comprising of - NavIC (Navigation through Indian Constellation) & GAGAN (GPS-Aided Geo Augmented Navigation) to capture loco position, Satellite communication (SatCom) transceiver, 4G-3G to complement SatCom and 2.4 GHz RF/Zigbee module along with appropriate CPU, Memory, embedded operating system and application software. External Antennae for all modules housed in outdoor unit mounted on loco rooftop
  • Loco device is highly ruggedized to withstand harsh environment conditions as per standards approved by RDSO
  • लोकोमोटिव डिवाइस में इंजन की स्थिति प्राप्त करने के लिए नाविक (नेविगेशन विद इंडियन कॉन्स्टेलेशन) & गगन (जीपीएस ऐडेड जियो-ऑगमेंटेड नेवीगेशन सिस्टम), सैटेलाइट कॉम्यूनिकेशन (सैटकॉम) ट्रांसीवर, सैटकॉम की सहायता के लिए 4G-3G और यथोचित सीपीयू, मैमोरी, सन्निहित परिचालन प्रणाली और ऐप्लिकेशन सॉफ्टवेयर सहित 2.4GHz/Zigbee मॉड्यूल शामिल है। आऊटडोर यूनिट में शामिल सभी मॉड्यूलों के लिए एंटीना इंजन की छत पर फिट किए जाते है।
  • लोको डिवाइस को आरडीएसओ द्वारा अनुमोदित मानकों के अनुसार कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए अत्यधिक मजबूत बनाया गया है।

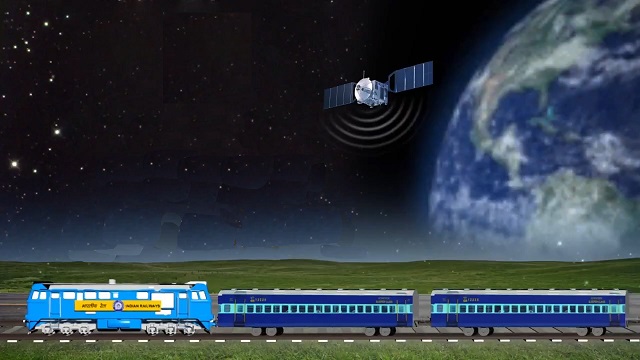

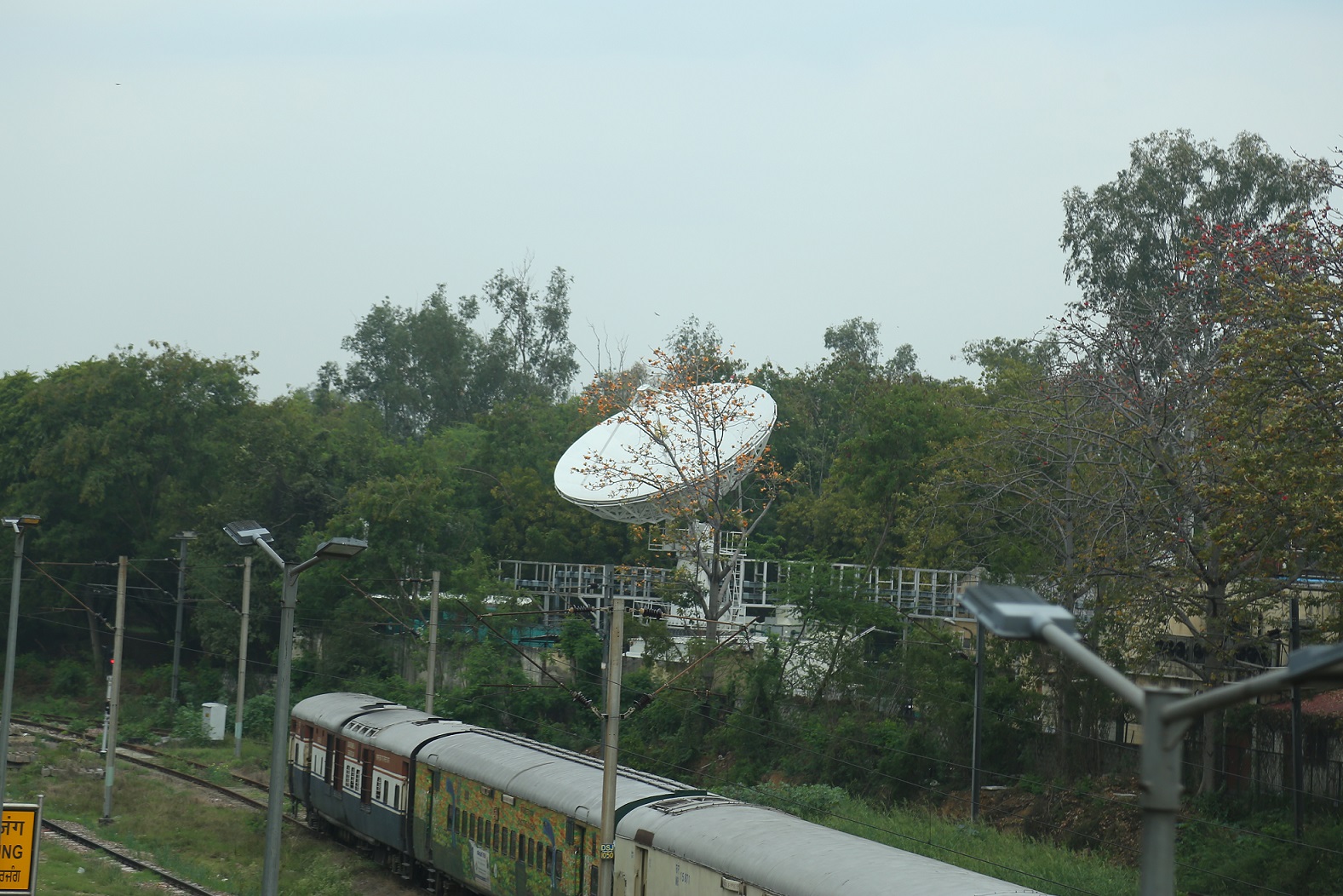

Satellite Transponder & Hub

सैटेलाइट ट्रांसपोंडर एवं हब

  • Satellite Transponder and Hub (including NMS hardware & software) has been located in CRIS Datacentre to receive movement updates through SatCom.
  • सैटकॉम द्वारा आवागमन अपडेट प्राप्त करने के लिए क्रिस डेटा सेंटर में सैटेलाइट ट्रांसपोंडर और हब (एनएमएस हार्डवेयर एवं सॉफ्टवेयर सहित) स्थित है।

Focus on Train Location & Speed

गाड़ी स्थिति एवं गति

  • The application software in loco device determines train movement events i.e. Arrival, Departure, Run-through at stations using a pre-defined logic based on spatial coordinates.
  • Train speed & position (latitude /longitude) received continuously every 30 seconds from loco device to Central Location Server.
  • Per second speed, location & distance logging in loco device with 15 days retention
  • लोको डिवाइस में ऐप्लिकेशन सॉफ्टवेयर स्थानिक निर्देशांकों के आधार पर पूर्व-निर्धारित लॉजिक का उपयोग करते हुए गाड़ी आवागमन संबंधी संदेशों अर्थात आगमन, प्रस्थान, स्टेशनों से गुजरना निर्धारित करता है।
  • लोको डिवाइस से सेंट्रल लोकेशन सर्वर को हर 30 सेकंड में ट्रेन की गति और स्थिति (अक्षांश/देशांतर) की जानकारी लगातार प्राप्त होती रहती है।
  • लोको डिवाइस में प्रति सेकंड गति, स्थान और दूरी की लॉगिंग, 15 दिनों तक डिवाइस में रखा जाता है।

Integration with COA

सीओए के साथ एकीकरण

  • The events along with position/locations updates is communicated to a Central Location Server (CLS) using Satellite as well as 4G/3G mobile data service.
  • Central Location Server (CLS) hosted in CRIS DC processes the received data and relays it to Control Office Application (COA) for automatic plotting of control charts.
  • As COA is already integrated with National Train Enquiry System (NTES), accurate real-time information for passengers is obtained automatically.
  • Integration also done with Freight Operations Information System (FOIS), Crew Management System (CMS), Software for Locomotive Asset Management (SLAM) & Integrated Coaching Management System (ICMS) for enabling various domain specific use cases.
  • पोजीशन/स्थान संबंधी अपडेट सहित संदेशों को सैटेलाइट संचार के साथ-साथ 4G/3G मोबाइल डेटा सर्विस का उपयोग करते हुए सेंट्रल लोकेशन सर्वर को भेजा जाता है।
  • क्रिस डेटा सेंटर में स्थित सेंट्रल लोकेशन सर्वर प्राप्त डेटा को संसाधित करता है और कंट्रोल चार्ट की ऑटोमैटिक प्लाटिंग के लिए कंट्रोल ऑफिस ऐप्लिकेशन को भेजता है।
  • चूंकि सीओए नेशनल ट्रेन इंक्वॉयरी सिस्टम (एनटीईएस) के साथ पहले से ही एकीकृत है, इसलिए यात्रियों के लिए सटीक रियल टाइम सूचना स्वतः प्राप्त होती है।
  • विभिन्न डोमेन-विशिष्ट उपयोग मामलों को सक्षम करने के लिए फ्रेट ऑपरेशंस इंफॉर्मेशन सिस्टम (एफओआईएस), क्रू मैनेजमेंट सिस्टम (सीएमएस), सॉफ्टवेयर फॉर लोकोमोटिव एसेट मैनेजमेंट (एसएलएएम) और इंटीग्रेटेड कोचिंग मैनेजमेंट सिस्टम (आईसीएमएस) के साथ भी एकीकरण किया गया है।

Loco device Health Monitoring & SOS

लोको डिवाइस हेल्थ मॉनीटरिंग एंड एसओएस

  • Configuration Management System (LMCS) is utilized to monitor the health of loco device, managing its configuration & updating the software/firmware in the loco device.
  • Emergency messaging between Loco driver and control office is also implemented through RTIS.
  • लोको डिवाइस मैनेजमेंट एवं कॉन्फिगरेशन सिस्टम (एलएमसीएस) को लोको डिवाइस के स्वास्थ्य की जांच करने, संरचना प्रबंधित करने और सॉफ्टवेयर/फर्मवेयर अपडेट करने में उपयोग किया जाता है।
  • इंजन ड्राइवर और नियंत्रण कार्यालय के बीच आपातकालीन संदेश भी आरटीआईएस द्वारा कार्यान्वित किया जाता है।

Benefits लाभ
Automation स्वचलन

Automatic Control chart plotting for trains hauled by RTIS enabled locomotives in all divisions. About 77% control chart plotting for passenger trains automated; overall 55% control chart plotting automated सभी मंडलों में आरटीआईएस द्वारा कर्षित गाड़ियों के लिए ऑटोमैटिक कंट्रोल चार्ट प्लाटिंग। यात्री ट्रेनों के लिए लगभग 77% कंट्रोल चार्ट प्लॉटिंग स्वचालित है; कुल मिलाकर 55% कंट्रोल चार्ट प्लॉटिंग स्वचालित है।

Accurate Punctuality Monitoring सटीक समयपालन निगरानी

Real Time train running information leads to accurate Train Punctuality Monitoring. Accurate train running information also available to Public through NTES website/mobile app, station displays & 139 call centers रियल टाइम गाड़ी परिचालन सूचना से गाड़ी समयपालन की सटीक निगरानी होती है।

Better Planning बेहतर योजना

Real time information about train movements facilitates better planning of train movements in Indian Railways. Accurate train running information also leads to Optimum crew booking गाड़ी आवागमन के बारे में रियल टाइम इंफोर्मेशन अपडेट करके गाड़ी आवागमन की बेहतर योजना तैयार की जाती है। सटीक गाड़ी चालन सूचना के परिणामस्वरूप इष्टतम क्रू बुकिंग भी होती है।

Unusual Analysis असामान्य घटना विश्लेषण

Per second speed, location & distance logging in loco device with 15 days retention helping IR officials in train unusual analysis लोको डिवाइस में प्रति सेकंड गति, स्थान और दूरी की लॉगिंग और 15 दिनों तक डेटा सुरक्षित रखने की सुविधा भारतीय रेलवे अधिकारियों को ट्रेनों के असामान्य घटना विश्लेषण में मदद करती है।

Engine-manship Analysis इंजन संचालन विश्लेषण

Train Speed Profiling for monitoring engine man-ship & safety controls compliance (available thru CMS) इंजन संचालन और सुरक्षा नियंत्रण अनुपालन की निगरानी के लिए ट्रेन गति प्रोफाइलिंग (सीएमएस के माध्यम से उपलब्ध)

Train MPS deviation Analysis ट्रेन एमपीएस विचलन विश्लेषण

Analysis of Trains crossing Maximum Permissible Speed (MPS) during the run & Trains crossing MPS during the run Loco Outage Monitoring: Loco Shed-in and Shed-out time validation in FOIS done based on loco movement updates received from RTIS device यात्रा के दौरान अधिकतम अनुमेय गति (एमपीएस) को पार करने वाली ट्रेनों का विश्लेषण और यात्रा के दौरान एमपीएस को पार करने वाली ट्रेनों का विश्लेषण।

Loco Outage Monitoring लोको आउटेज मॉनिटरिंग

Loco Shed-in and Shed-out time validation in FOIS done based on loco movement updates received from RTIS device आरओआईएस में लोको शेड-इन और शेड-आउट समय का सत्यापन आरटीआईएस डिवाइस से प्राप्त लोको मूवमेंट अपडेट के आधार पर किया जाता है।

Loco Kilometerage लोको किलोमीटर

Daily kilometers run by Locomotives calculated based on updates received from RTIS device. Alerts generated in SLAM dashboard for Railway functionaries in case Loco trip shed inspection overdue based on kilometre run आरटीआईएस डिवाइस से प्राप्त अपडेट के आधार पर लोकोमोटिव द्वारा प्रतिदिन तय की गई किलोमीटर दूरी की गणना की जाती है। किलोमीटर दूरी के आधार पर लोको ट्रिप शेड निरीक्षण में देरी होने पर SLAM डैशबोर्ड में रेलवे अधिकारियों के लिए अलर्ट ।

Train Detention Analysis ट्रेन रुकना विश्लेषण

Identification of train detention points on IR using Data Analytics & Machine-Learning algorithms डेटा एनालिटिक्स और मशीन-लर्निंग एल्गोरिदम का उपयोग करके भारतीय रेलवे पर अधिक ट्रेन रुकने वाली जगह की पहचान ।

Milestones उपलब्धियां
Location Updates
(30 sec)
लोकेशन अपडेट
(30 सैकेंड)

27 Million+ (daily) 27 मिलियन+(प्रतिदिन)

Locomotives
Covered
आरटीआईएस
समर्थ इंजन

10,000+

Events Generated For Arrival/Departure/Through आगमन/प्रस्थान/गुजरने संबंधी सृजित सन्देश

5 Lakh+ (daily) 5 लाख+ (प्रतिदिन)
